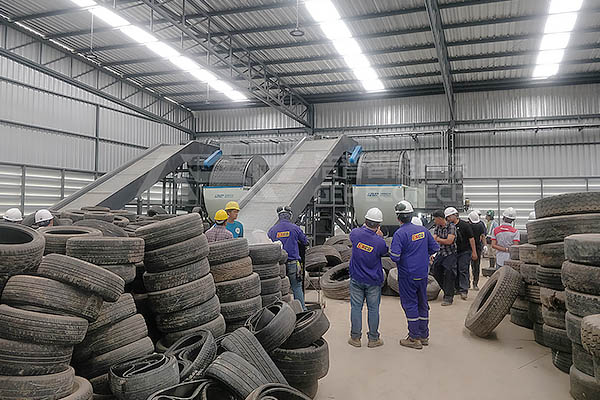

2噸廢舊輪胎生產線工藝方案介紹

設備設計性能：

進料主要為小轎車輪胎(不需要去除口圈鋼絲)(比例為95%以上)，也可以處理少量的大直徑為1200mm的全鋼絲子午線輪胎(必須去除口圈鋼絲);

出料為：25×25mm膠粒;

處理量為2000kg/h;

出料鋼絲里橡膠含量小于3%，橡膠里鋼絲含量小于5%

生產線方案介紹：

1. 設備總裝機功率約為：430kW

2. 設備占地面積約：長X寬X高=40×12×6米

3. 電機類型 : 國產品牌電機

4. 電器元件類型 : 施耐德品牌元器件

5. 減速機類型 : 國產品牌減速機

6. 軸承類型 : 國產品牌軸承

7. 電控部分的PLC ：西門子品牌

8. 控制系統，主要是通過PLC加觸摸屏控制，統一在控制室操作及控制。電控系統包括配電柜、電器控制柜、操作平臺、視頻監控系統、用西門子觸摸屏對設備參數修改系統、各電器控制的必備元器件、各電機到電器控制柜的電纜線。具體操作及要求如下：

1) 應急處理(急停按鈕)

功能范圍：設備在運行過程中，如出現緊急情況如：水、氣、油管脫離，機器動作異常，機器有異味或異常聲音或其他意外時用到此急停按鈕。

2)控制繼電器程序功能及操作說明

控制功能：運行：電源開關“ON”，電源指示正常后，按下主機啟動按鈕;運行中系統對各機器負載電流通過檢測變換后輸入程序控制繼電器，進行內部處理后輸出控制信號驅動設備作相應運行。具體如下所述：

a.雙軸撕碎機控制功能：當雙軸撕碎機馬達檢測值大于設定值并持續設定時間后，停止前級進料信號;

b.鋼絲分離機控制功能：當鋼絲分離機馬達檢測值大于過載或溫度設定值并持續設定時間后，停止前級進料信號;

3)鋼絲分離機檢修:選擇運行方式為“檢修”，對設備進行箱體或托架檢修時,點動操作箱體開合裝置旋鈕?！斑\(yùn)行”與“檢修”狀態設有電氣互鎖，只有在箱體、托架安全開關都閉合時允許主機運轉，反之則禁止主機運行。

4)視頻監控系統：(1)為了能更好地觀測設備運行，除了所有運行相關參數均可在人機界面(觸摸屏)內查看或修改之外，人機界面(觸摸屏)還會顯示設備的運行參數，讓操作工隨時掌握設備運行狀況;(2)在雙軸撕碎機、鋼絲分離機上面，布置有兩個攝像頭，在人機界面(觸摸屏)旁邊放置兩個顯示器，可以觀測輪胎的撕碎過程、鋼絲磁選過程。
